CQT系列
CQT06-380
數控車床
適用于3C、5G行業中小型零件的高效率加工
技術參數
名稱
項目
單位
CQT06-380
加工能力
最大回轉直徑
mm
Φ500
最大加工直徑×長度
mm
Φ350x360
主軸通孔直徑
mm
Φ61
最大支撐重量
kg
200
主軸
主軸最高轉速
rpm
5000
主軸端部形式
KAS
A2-5
主軸CS分度
deg
（360°）0.01
卡盤尺寸
inch
6"
進給
最大行程（X/Z軸）
mm/min
200×380
快速移動速度（X/Z軸）
m/min
28×32
刀塔
刀具總數
pcs
12
換刀時間
sec
0.18
外徑刀桿高度
mm
20×20
內徑刀桿最大直徑
mm
Φ32
電機
主軸電機
KW
7.5
進給伺服電機X/Z
KW
1.3/1.6
其他
機床總功率
kW
21
冷卻箱容量
L
180
油潤滑裝置容量
L
1.8
外形尺寸（長×寬×高）
mm
3260×2915×1910（含側排屑器）
凈重
kg
3500
加工應用
應用于3C、5G、汽車、新能源等機械加工行業各類小型軸類、盤類零件批量加工
-

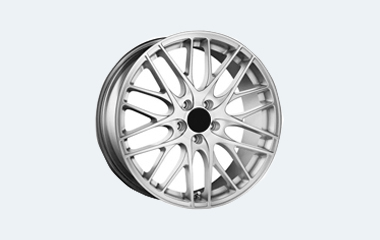

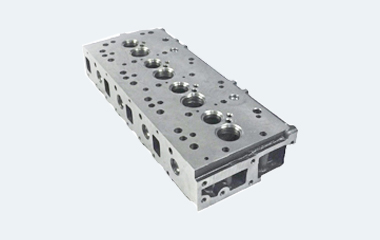

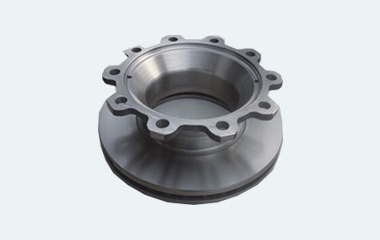

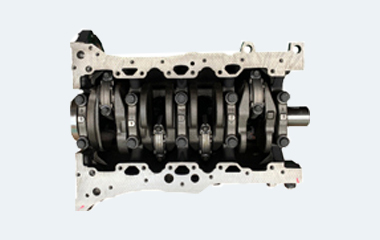

01汽車零部件
-

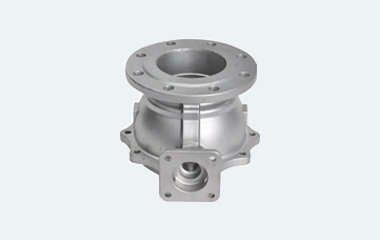

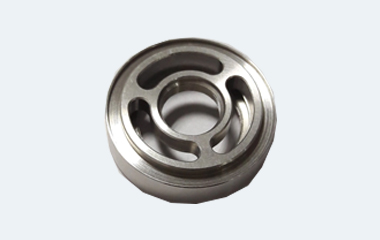

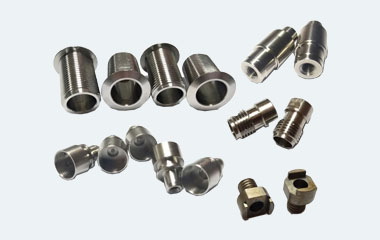

02閥門軸承類
-

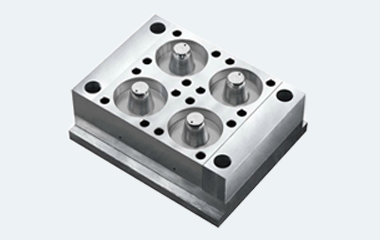

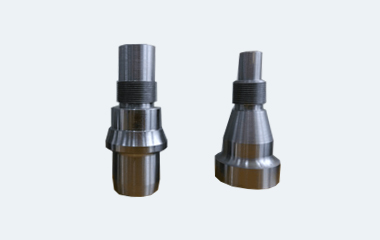

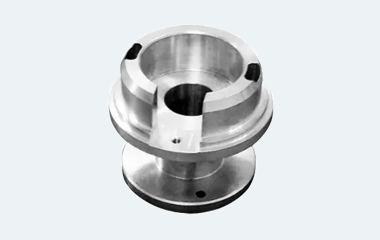

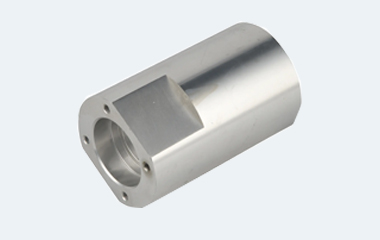

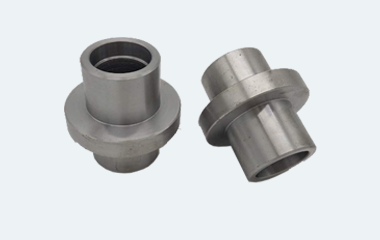

03各類零件加工
