T系列
TH-85
高速鉆銑加工中心
適用于新能源行業電控箱體加工
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 800 |
| Y軸行程 | mm | 500 | |
| Z軸行程 | mm | 450 | |
| 主軸鼻端到工作臺的距離 | mm | 180 - 630 | |
| 主軸中心至Z軸護罩距離 | mm | 555 | |
| 工作臺 | 工作臺的尺寸 | mm | 1100×500 |
| T形槽(尺寸×槽數×間距) | mm | 14 x5 x80 | |
| 工作臺最大載重 | kg | 400 | |
| 主軸 | 轉速 | rpm | 12000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 精度 | 定位精度 | mm | 0.008/0.005/0.005 |
| 重復定位精度 | mm | 0.005/0.003/0.003 | |
| 換刀系統 | 刀具數 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 250 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100/140 | |
| 刀庫形式 | # | 夾臂式（伺服） | |
| 數控系統 | 控制系統 | # | FANUC 0I-MF |
| 主軸電機功率 | kw | 3.7/13 | |
| 三軸電機功率 | kw | 2.7/2.7/3.0 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 20 | |
| 外形尺寸（長x寬x高） | mm | 2250x2810x2940 |
加工應用
擁有立式加工中心的剛性和鉆工中心的效率，非常適用于新能源電控箱體的加工
-

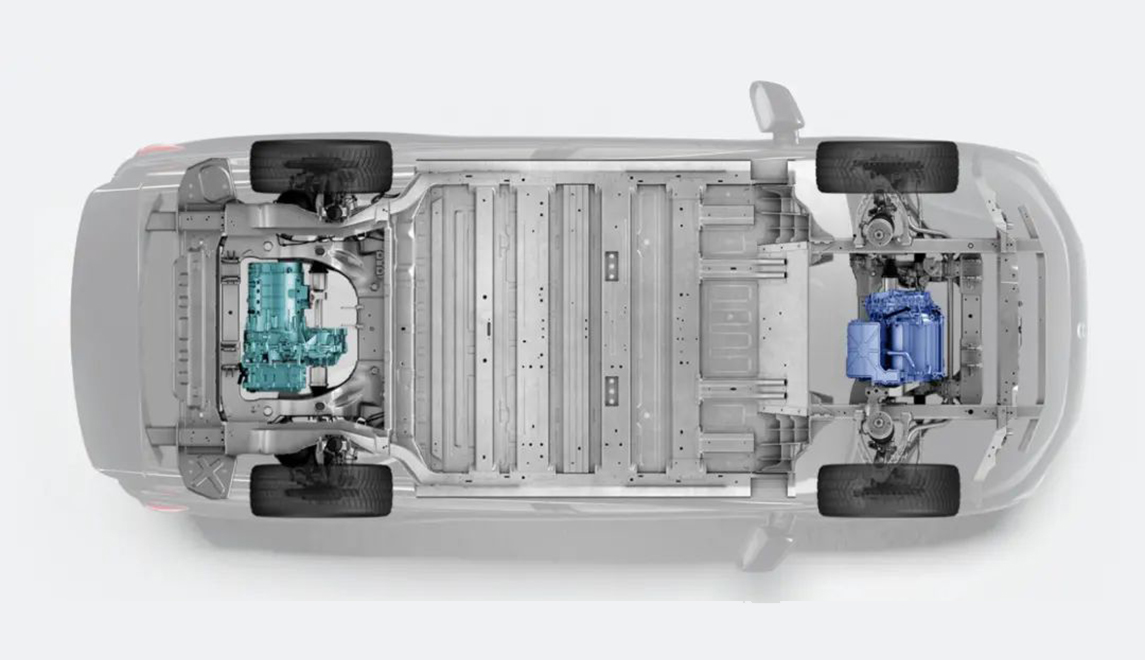

01新能源汽車產業
